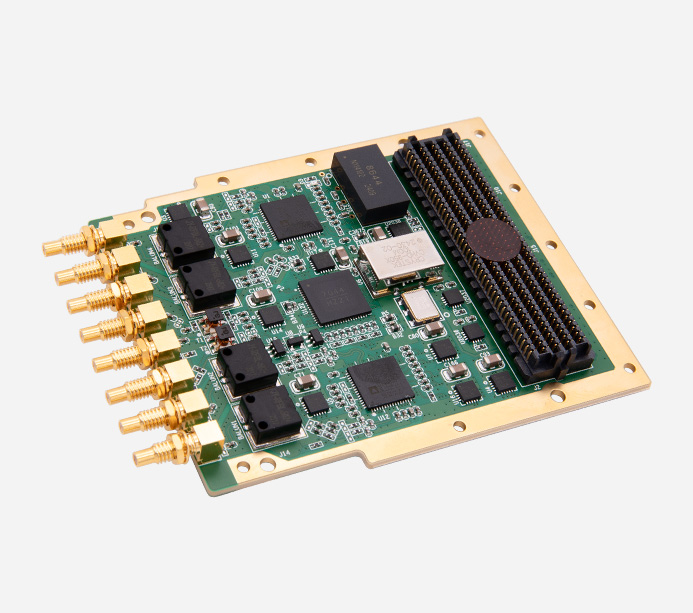

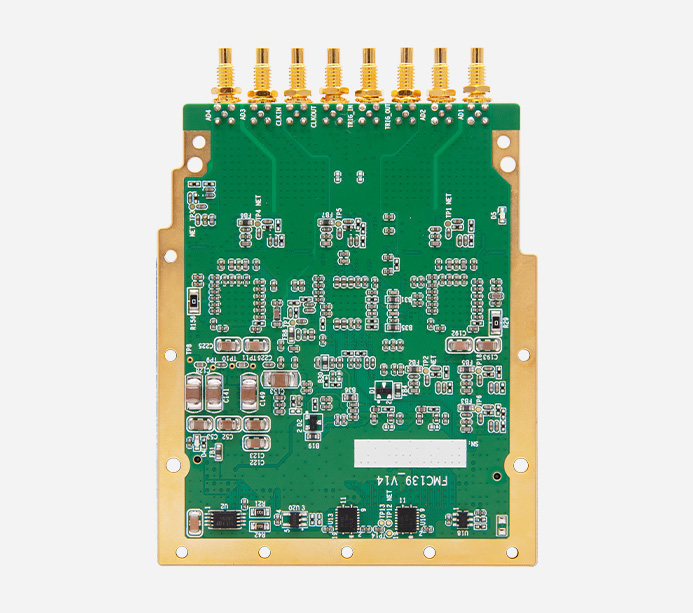

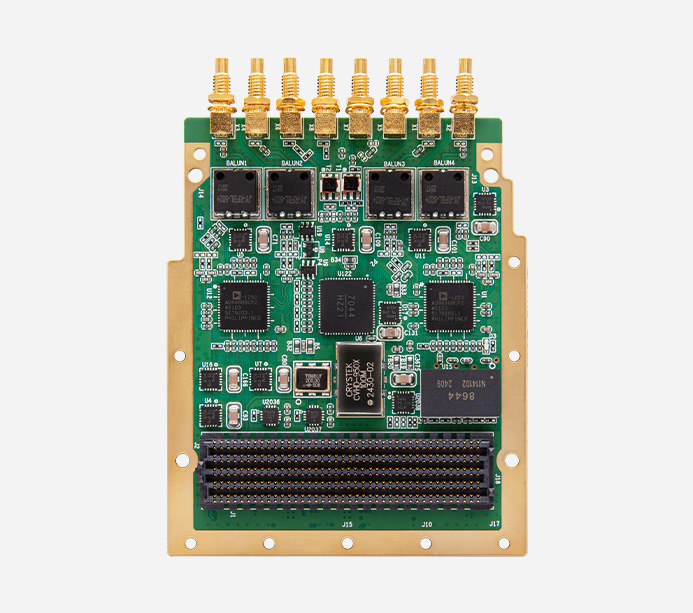

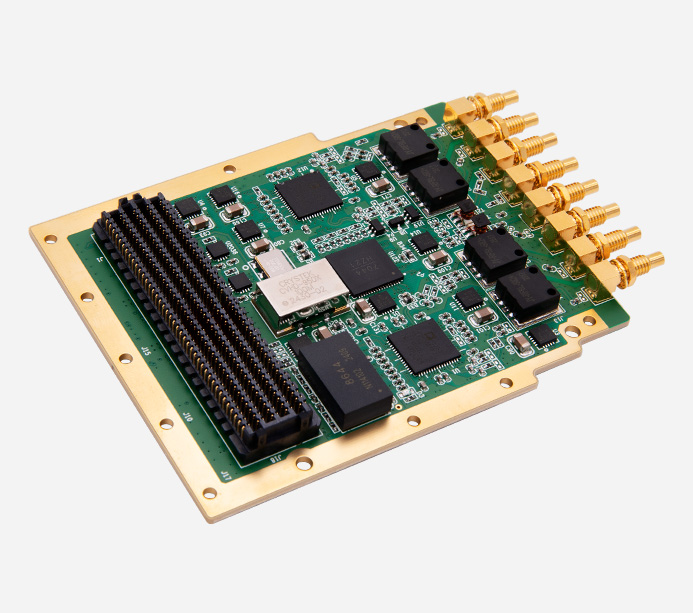

FH9680 基于 VITA57.1 標準規范的 JESD204B 接口 FMC 子卡，該子卡可以實現 4 路 14-bit、1.25GSPS ADC 采集功能。該子卡 ADC 器件采用 ADI 公司的 AD9680 芯片,全功率 -3dB 模擬輸入帶寬可達 2GHz。該 ADC 與 FPGA 的主機接口通過 8 通道的高速串行 GTX 收發器進行互聯
適用于通信與無線基礎設施、雷達、寬頻帶通信、毫米波通信、自動測試設備等應用。
高頻帶寬、低噪聲
8 通道 GTX 收發器互聯
時鐘發生器
工業級可靠
低功耗設計
低噪聲密度
（功能框圖）
接口
JESD204B（子類1）編碼數字輸出
功耗
ARM Mali?-400 MP2
SNR
65.3dBFS@1GHz,-1dBFS amplitude
SFDR
85dBFS@1GHz,-1dBFS amplitude
ENOB
10.8BIT（10MHz）
DNL
±0.5LSB，INL=±2.5LSB
直流供電
1.25V、2.5V，3.3V
噪聲密度
-154dBFS/Hz
無失碼
工作中無丟失的代碼
全功率帶寬
2 GHz (-3 dB)
基準電壓源
ADC內部基準電壓源
通道配置
混合 JESD204B Lane 配置
時鐘發生器
高性能時鐘發生器芯片 HMC7044
時鐘源
支持 100MHz LVDS 晶振，支持外時鐘輸入
觸發
支持1路輸入/輸出觸發信號， LVTTL(3.3V) 電平標準
同步
支持同步輸入/輸出功能
板卡尺寸
84.1 x 69mm
典型功耗
6W
供電
+12V
散熱方式
自然風冷散熱
工作溫度
-40℃~﹢85°C
存儲溫度
-55℃~﹢125°C
工作濕度
5%~95%，非凝結
FMC 子卡
1
該板卡主要面向通信與無線基礎設施、雷達、寬頻帶通信、毫米波通信、自動測試設備等應用
與智能天線.png "雷達與智能天線.png")
雷達與智能天線
.png "5G及LTE無線技術.png")
5G及LTE無線技術
駕駛.png "自動駕駛.png")
自動駕駛
測試與測量
