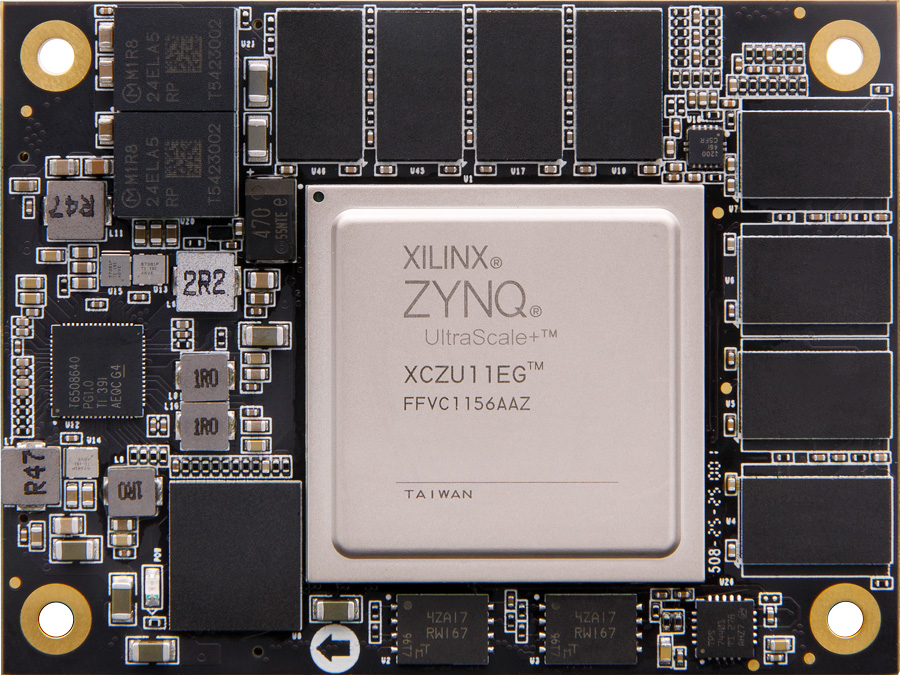

核心板

ACU11EG

FPGA 型號

XCZU11EG-2FFVC1156I

芯片級別

工業級，工作溫度 -40℃~85℃

內核 CPU

ARM 四核 Cortex?-A53，雙核 Cortex?-R5F

芯片 GPU

Mali?-400 MP2

PS 端高速連接

PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet

PS 端一般連接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO

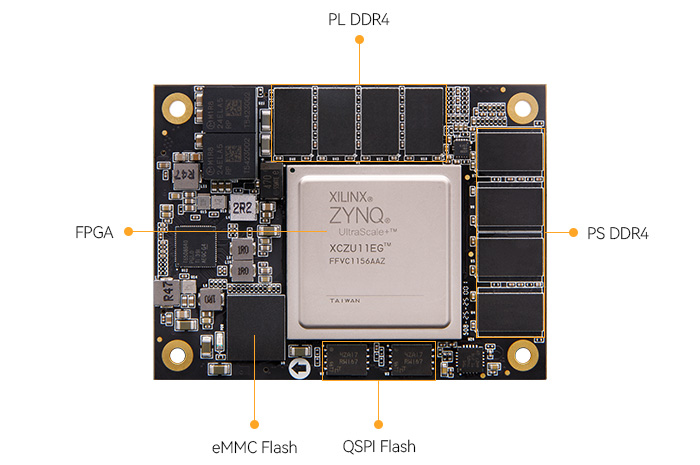

內存

PS 端 DDR4，4GB，64bit，2400Mbps
PL 端 DDR4，4GB，64bit，2400Mbps

eMMC FLASH

32GB

QSPI FLASH

64MB

System Logic Cells

653K

CLB Flip-Flops

597K

CLB LUTs

299K

Total Block RAM

21.1Mb

Clock Management Tiles

8

DSP Slices

2,928

HP I/O

134 個

HD I/O

46 個

GTH 收發器

16.3Gb/s x16

PL PCIe Gen3 x8

1

QSPI Flash

2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用戶數據的存儲

eMMC Flash

1 片 32GB eMMC Flash，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

擴展口

4 路 120Pin 0.5mm 間距擴展口，接松下高速工業級板對板連接器

晶振

1 個無源晶體為 PS 系統提供 32.768KHz 的 RTC 實時時鐘
1 個單端 33.333MHz 晶振，提供給 PS 系統時鐘輸入
1 個 200MHz 晶振的 PL 系統時鐘源，用于 DDR4 控制器的參考時鐘

輸入電壓

12V 供電

FPGA 核心板

1 塊

尺寸大小

80x 60x 7.1mm

合高

9.1mm

疊層數量

16 層，高質量 PCB 材質
